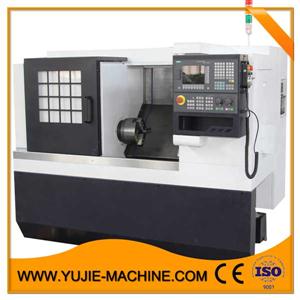

簡要描述：SL35線軌斜床身數控車床
產品型號：SL35廠商性質：江蘇更新時間：2024/2/20 14:29:56訪 問 量：15342產品目錄
相關文章
1、本機床是適用于軸類、盤類零件的精密高效加工。
2、采用45°整體高強度鑄鐵斜床身，排屑流暢，剛性好。

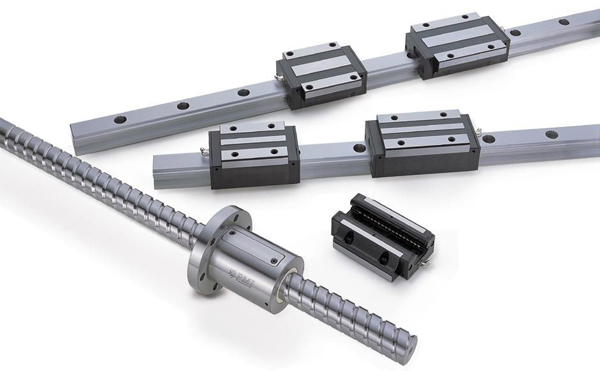

3、采用高剛性滾動導軌，定位精度高。

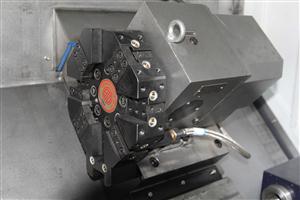

4、八工位液壓刀架，就近換刀 。
5、高速主軸單元(4000rpm)。
6、液壓尾座。
線軌
|
項目 |
單位 |
SL35 |
SL35A |
|
床身上最大回轉直徑 |
mm |
350 |
|
|
刀架上最大回轉直徑 |
mm |
130 |
|
|
最大工件長度 |
mm |
400 |
|
|
X軸行程 |
mm |
350 |
280 |
|
Z軸行程 |
mm |
400 |
|
|
X/Z軸重復定位精度 |
mm |
0.007 / 0.008 |
0.01 |
|
X/Z軸快移速度 |
m/min |
15 |
6 |
|
刀具數量 |
PCS |
6 |
|
|
刀具類型 |
|
排刀或6 / 8工位刀架 |
|
|
刀具尺寸 |
mm |
20 x 20 |
|
|
主電機功率 |
KW |
4 / 5.5kw |
|
|
主軸鼻端 |
|
A2-5 |
A2-5 |
|
主軸最大轉速 |
r/min |
4000 |
3200 |
|
主軸通孔直徑 |
mm |
Φ60 |
|
|
套管內徑 |
mm |
Φ50 |
|
|
尺寸 |
mm |
1450x1300x1600 |
1450x1200x1650 |
|
重量 |
KG |
1800 |
1850 |
|
軌道 |
|
線軌 |
硬軌 |
|
標準配置 |
可選配置 |
|
GSK980-TB3數控系統 |
SIEMENS / FANUC / SYNTEC / GSK980TDc 數控系統 |
|

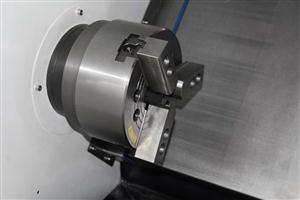

8寸3爪液壓卡盤 |
手動卡盤/ 氣動卡盤/ 彈簧夾頭 |
|
排刀架 |
6/8 工位電動刀架/ 液壓伺服刀架 |
|
4KW變頻電機 |
5.5kw伺服電機 |
|
X/Z 軸線軌 |
X / Z軸硬軌 |
|
手動接屑盤側面排屑 |
自動排屑機 |
|
液壓站 |
自動門和機械手 |
|
三色警示燈 |
自動送料機 |
