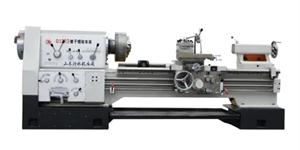

簡要描述：Q1322型管子螺紋車床是專業加工管件的臥式車床，具有同等型號普通車床的全部功能；車床配置前后卡盤及錐度杠
產品型號：Q1322廠商性質：更新時間：2024/2/20 14:29:58訪 問 量：11956產品目錄
相關文章
Q1322型管子螺紋車床是專業加工管件的臥式車床，具有同等型號普通車床的全部功能；車床配置前后卡盤及錐度杠，主軸通孔直徑225mm，可用于加工直徑范圍50mm-220mm的各種內外螺紋，包括公制、英制、錐度螺紋等，同時可對軸類、盤類零件進行外圓、內孔和端面的加工。
|
內容 |
單位 |
Q1322 |
|
床身上最大回轉直徑 |
mm |
Φ630/800 |
|
刀架上最大回轉直徑 |
mm |
Φ340/540 |
|
加工管螺紋直徑范圍 |
mm |
Φ50---220 |
|
最大工件長度 |
mm |
1500/3000 |
|
加工最大錐度 |
|
1:4 |
|
錐度杠最大行程 |
mm |
750 |
|
床身寬度 |
mm |
490/550 |
|
主軸孔徑 |
mm |
Φ225 |
|
主電機功率 |
kw |
7.5 |
|
主軸轉速級數及范圍 |
r/min |
12級/24-300 |
|
縱向進給量種數及范圍 |
種/mm |
26/0.07--1.33 |
|
橫向進給量種數及范圍 |
種/mm |
22/0.22--0.45 |
|
加工公制螺紋種數及范圍 |
種/mm |
24/1--14 |
|
加工英制螺紋種數及范圍 |
牙/吋 |
40種/2--28 |
|
絲杠螺距 |
inch |
1/2 |
|
床鞍快速移動速度 |
mm/min |
4000 |
|
橫滑板快速移動速度 |
mm/min |
2300 |
|
床鞍最大行程 |
mm |
1310/2810 |
|
橫滑板最大行程 |
mm |
390/490 |
|
刀架最大行程 |
mm |
200 |
|
主軸中心至刀具安裝面距離 |
mm |
32.5 |
|
刀具截面尺寸 |
mm |
30×30 |
|
刀架最大回轉角度 |
° |
60 |
|
橫滑板刻度盤移動量 |
mm/格 |
0.05 |
|
刀架刻度盤移動量 |
mm/格 |
0.05 |
|
尾座套筒直徑/錐度 |
mm/mores |
Φ100/m5# |
|
尾座套筒行程 |
mm |
250 |
|
尾座橫向移動量 |
mm |
15 |
|
機床外形尺寸（長×寬×高） |
mm |
(3657/5157)×1449×1393 |
|
機床凈重 |
kg |
4440/5290 |
|
卡盤 |
|
Φ520四爪 |
